Лазерный станок для резки и гравировки светопроводящей панели

  • Внешний вид CMA1390LG
  • Автоматическое фокусирование, линейные направляющие, дымосос с гибкими шлангами
  • CO2 лазерные излучатели 80Вт
  • Высокочастотный генератор 50Вт
  • Высокочастотный генератор 40Вт
Обратная связь

Особенности программного обеспечения
1) ПО специально разработано для обработки светопроводящей панели. Расстояние между точками автоматически генерируется компьютерной программой.
2) Размер точек и шаг между точками можно изменять и настраивать автоматически с помощью программы.
3) ПО включает разные методы нанесения матрицы: точки, битовая матрица, световые каналы.
4) ПО работает совместно с программой дизайна, что позволяет автоматически оптимизировать параметры гравировки.
5) Программа позволяет обрабатывать многогранные светопроводящие панели, применяя различные методы гравировки.
6) Возможность обрабатывать нестандартные световые панели.

Описание оборудования
1) Лазерный станок для резки и гравировки светопроводящей панели оснащен автоматической вытяжной системой, что позволяет оптимизировать рабочий процесс.
2) Оборудование обладает функцией автоматического фокусирования и автоматической корректировкой по фокусу.
3) Высота рабочего стола регулируется.
4) Станок поддерживает различные функции, включая: нанесение точек и световых каналов, резка, гравировка.

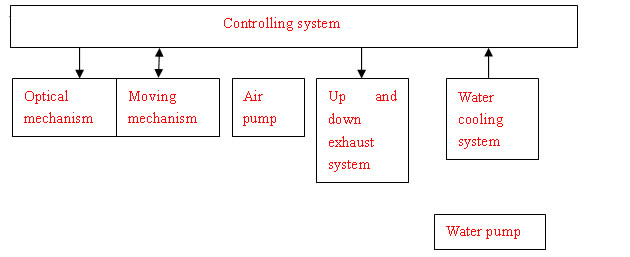

Схема
Управляющая система
Конвейерный механизм
Компрессор подачи воздуха

Технические характеристики
Мощность лазера: ≥30Вт
Длина волны лазера: <1.5KW
Рабочее поле: 1100мм×900мм
Максимальная скорость: 1000мм/с
Диаметр точки: 0.2мм
Точность позиционирования: 0.05мм
Электропитание: 220V AC 50Hz
Габаритные размеры: 1900мм×1390мм×1170мм

Технические параметры
Технические характеристики Модель 1 Модель 2 Модель 3
Тип лазера C40-L Coherent RF CR-50Z China RF 80W glass tube
Длина волны лазера 10640nm 10640nm 10640nm
Скорость гравировки 0-500мм/с 0-400мм/с 0-200мм/с
Скорость резки для 3мм акрилового стекла 0-9мм/с 0-12мм/с 0-20мм/с
Минимальный размер гравирования букв 0.1мм 0.1мм 0.2мм
Точность позиционирования ±0.05мм ±0.05мм ±0.05мм
Потребляемая мощность <2.5KВт <2.5KВт <1.0KВт
Рабочее поле 1100×900мм 1100×900мм 1100×900мм
Электропитание 220V/50Hz 220V/50Hz 220V/50Hz
Габариты станка 1900×1560×1110мм 1900×1560×1110мм 1900×1560×1110мм
Вес нетто 350Кг 350Кг 350Кг
Рабочая температура 0℃-45℃ (без конденсации) 0℃-45℃(без конденсации) 0℃-45℃(без конденсации)
Влажность 5%-95% 5%-95% 5%-95%
Система охлаждения Водяное Водяное Водяное
Сравнительная таблица характеристик лазерных излучателей
Источник излучения 40Вт высокочастотный генератор Coherent пр-во США 50Вт высокочастотный генератор пр-во Китай 80Вт Лазерная трубка
Частота повторения 0~25KHz 0~20KHz
Лазерный пучок TEM00 TEM00
Стабильность мощности лазера ±5% ±5% ±7%
Максимальное количество точек 500мм/с 400мм/с 250мм/с
Степень ориентации Очень хорошая Хорошая Средняя
Минимальный диаметр фокусирования 0.08мм 0.1мм 0.2мм
Максимальная скорость резки Средняя быстрая быстрая
Метод охлаждения Водяное охлаждение (чиллер на 1600Вт), Точность контроля температуры ±0.1 ℃ Водяное охлаждение (чиллер на 1600Вт), Точность контроля температуры ±0.1 ℃ Водяное охлаждение (чиллер на 1000Вт), Точность контроля температуры ±0.1 ℃
Срок службы 25000 часов 20000 часов 5000 часов
Производительность Отличная (миним. шаг 0.2мм) Хорошая (миним. шаг 0.25мм) Не очень хорошая, (миним. шаг 0.4мм)
Обслуживание Модульная конструкция, легко устанавливать, интенсивность излучения стабильная Легкий монтаж, стабильная интенсивность излучения Установка требует профессиональной помощи, интенсивность света менее стабильна
Цена Самая высокая высокая низкая
Гарантия на генератор 1 год 1 год 6 месяцев
Зарядка генератора газом да да нет
Комплектация
станок Наименование Конфигурация Характеристики. К-во. Примечания
Лазерная трубка ● C-40L 1 40Вт, водяное охлаждение, ВЧ-генератор
○ CR-50Z 50Вт, водяное охлаждение, ВЧ-генератор
○ 80Вт Лазерная трубка CO2
Мощность лазера ● HF1000Вт-s-48 1 40Вт импортный генератор
○ HXT-3050A 50Вт генератор
○ YMPS80B Match with 80Вт RC
Расширитель пучка ● 2.5 р 1 Материал : цинк
Отражатель ● 25мм×3мм 3 Материал: силикон с золотым напылением
Фокус ● 25.4мм, f=50.8мм 1
Движение двигателя по оси Х ● Шаг вперед 1
Движение двигателя по оси Y ● Шаг вперед 1
Движение двигателя по оси Z ● Шаг вперед 1 Автоматический фокус
Линейные направляющие ● Высокоскоростные линейные направляющие 4
Приводной ремень ● Зубчатый ремень из стального провода 3
Аварийное выключение ●
1
Рабочий стол ● Регулируемый сотовый стол (спец. для обработки светопроводящих панелей) 1
Материнская плата ● 1.3# motherboard 1
Программное обеспечение ● SmartCarve4.3 1 WD6 softdog
Дополнительная комплектация Водяная помпа ● 220V/50Hz/135Вт 1 Модель: AC0-009D
Чиллер ● SL-1 1 ВЧ-генератор
Резервуар для воды+ водяная помпа ○ 544×425×295 (Резервуар для воды) + AP5500 (водяная помпа) Подходят для лазерной трубки
Насос с ветряным двигателем ● 550Вт 1 Вытяжка с восходящим потоком
Насос с ветряным двигателем ● 750Вт 1 Вытяжка с нисходящим потоком
●Стандартная комплектация ○Дополнительная комплектация △Может быть добавлено ▲ Возможно совместное использование X не существует

Условия эксплуатации
1) Влажность воздуха: 40%-80%, без конденсации
2)Температура: 15-30℃
3) Электропитание: AC220V, 50Hz
4) Колебание напряжения: ±5%, отвечает международным стандартам. Если колебание напряжения превышает 5%, необходимо установить стабилизирующую цепь.
5) Рабочая среда должна быть свободна от дыма и металлической пыли.
6) Вода для охладительной системы должна быть очищена и демонизирована.
7) Не допускается использование проточной либо минеральной воды.

Рабочий материал
Акриловое стекло

Область применения
Светопроводящая панель
